管道非開挖內襯修復工藝流程圖

　　管道非開挖內襯修復技術因其高效、環保等特點，已成為現代城市管網維護的主流方式。結合不同修復方法的特點整理而成：
　　一、CIPP（原位固化法）工藝流程
　　?1、檢測與預處理?
　　采用CCTV檢測評估管道缺陷，高壓水射流清洗（頑固沉積物需化學清洗）?。
　　2、內襯施工?
　　翻轉法：樹脂浸漬軟管氣壓翻轉至舊管內，熱水/蒸汽或紫外線固化（UV固化速度0.2-1.0m/min）?。

　　拉入法：樹脂軟管牽引入管后充氣展開，固化后切除多余部分?。

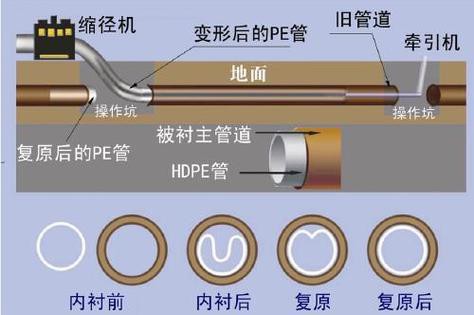

　　二、HDPE U型折疊內襯修復流程
　　?1、管段準備?
　　HDPE管熱熔焊接→壓成U型（截面積減少30%-40%），捆扎定型?。
　　2、穿插與復原?

　　牽引穿入→充氣崩斷捆扎帶恢復圓形→端口熱熔密封?。

　　三、紫外光固化（UV-CIPP）特殊流程
　　1?、軟管安裝?
　　拖入樹脂軟管后安裝扎頭，充氣保壓?。?
　　2、光固化控制?

　　紫外燈架以0.2m/min速度移動，實時監測固化質量?。

　　四、技術對比表

　　注：所有工藝均需完成閉水試驗和CCTV復檢驗收?。支管修復需額外開口處理?。
